產品概況

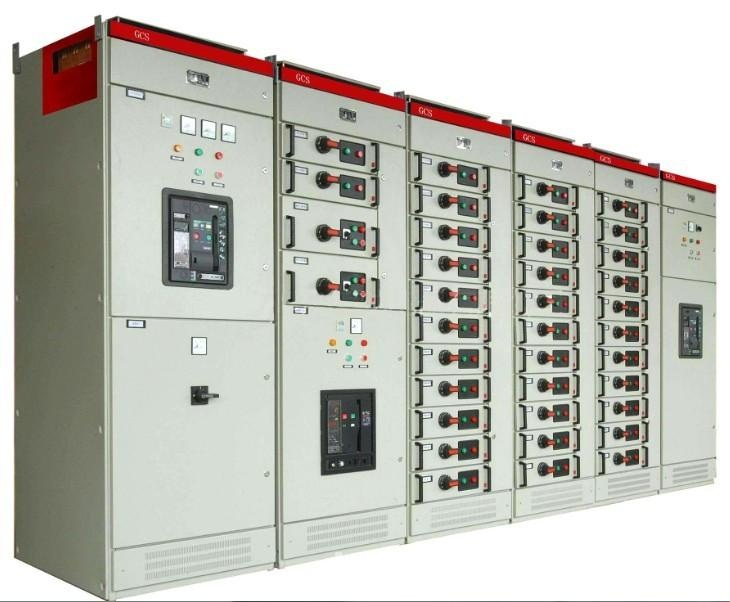

GCS型抽屜式開關柜是兩部聯合設計組設計研制的，具有較高技術性能指標、能夠適應電力市場發展需要并可與現有引進產品競爭的低壓抽屜式開關柜。目前，GCS型低壓抽屜開關柜已被廣泛選用。GCS型低壓抽屜式開關柜的抽屜單元設有完善機械連鎖裝置，確保操作人員的人身安全；MCC柜單柜的回路數最多至22回，裝置與外部電纜的連接在電纜隔室中完成，電纜可以上下進出。零序電流互感器置電纜隔室內，使安裝維修方便；主要用于發電廠、變電所、石油化工、廠礦企業等抵押配電系統的動力、配電和電動機控制中心、電容補償?shù)鹊碾娔苻D(zhuǎn)換、分配與控制。

抽屜

1、抽屜層高模數為160mm，分為1/2單元、1單元、1.5單元、2單元、3單元五個尺寸系列，單回路額定電流400A；
2、抽屜改變僅在高度尺寸上變化，其寬度、深度尺寸不變；
3、每臺MCC柜最多能安裝11個一單元抽屜或22個1/2單元的抽屜；
4、單元抽屜進出線按電流大小采用不同片數的同一規格的片式結構的接插件，一般一片接插件≤200A；
5、抽屜與電纜室之間的電氣轉接由轉接件承擔：1/2單元的抽屜與電纜室之間的轉接采用背板式結構的轉接件；

通風孔

1、通風孔的設計和安裝使得當斷路器在正常工作時或短路情況下沒有電弧或可溶金屬噴出。
2、通風孔的尺寸、形狀及安裝位置不會使整體外殼的強度下降。
3、通風孔的位置不會降低外殼的防護等級。
4、外殼頂部的通風孔用覆板遮蓋。

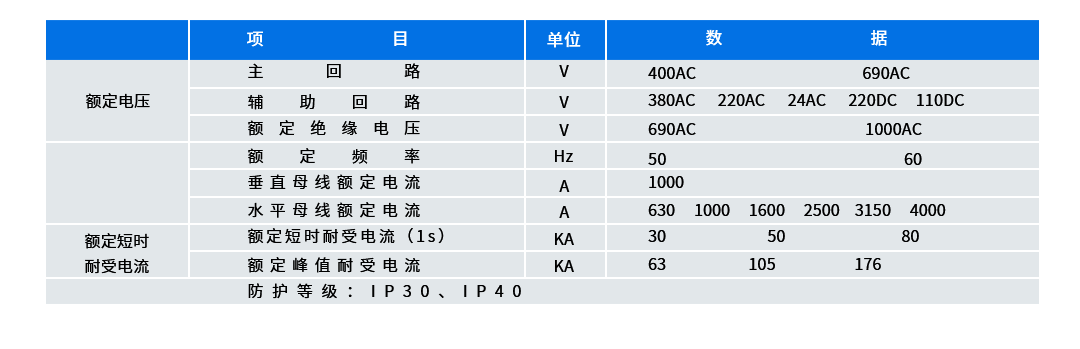

技術參數
